建筑设备电气控制接线图的识读方法

电气控制接线图表示成套设备、装置或元件之间的连接关系，是进行配线、调试和维修不可缺少的图纸，是识图中重要的环节之一。根据表达的对象和使用的场合不同，接线图可分为单元接线图、互连接线图、端子接线图等。

单元接线图

单元接线图是一种简图，它提供本单元内部各项目间导线的连接关系。一套电气控制系统是由多个电气单元构成的，它往往分布在不同的地点。例如某两地控制的电动机系统，现场有控制箱，而远程控制则在控制室的控制柜或配电柜等单元。单元之间内部接线查看单元接线图，外部之间的连接要查看互连接线图。

单元接线图中各个项目无需画出实体，而是以简化外形表示，用实线或点划线表示电器元件的外形，以便减少绘图工作量，框图中只绘出对应的端子，电器的内部、细节可简略。图中每个电器所处的位置应与实际位置一致，以方便工作人员读图。接线图中标注的文字符号、项目代号、导线标记等内容，均与电路图的标注一致。

1.单元接线图表示方法

单元接线图一般有三种表示方法：连续线表示法、单线表示法、中断线表示法。每种方法各具特点，下面举例说明。

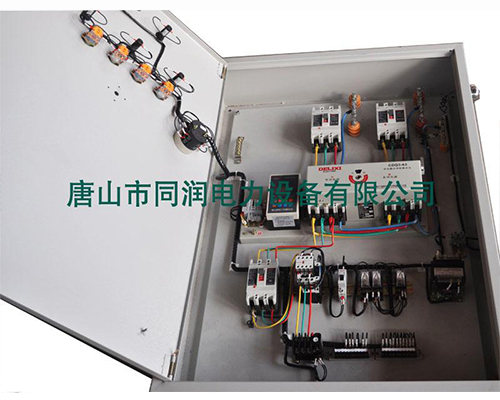

唐山同润电力,户外高压真空开关,唐山电力变压器

用单线表示法即单线图绘制的线条，可以从中途汇集进去，也可以从中途分散出去，最终达到各自的终点，各自元器件的接线端子，读图5-30可分析出单线表示法的优点，图面清晰、明了，很容易在单线旁找到标注导线的型号、根数、敷设方法、穿管管径等，给工作人员带来很大的方便。

例如A与B两元件连接，在A元件的接线端子旁标注B元件的文字符号或项目代号和端子代号;在B元件的接线端子旁标注A元件的文字符号或项目代号和端子代号。

相对编号法在施工中给接线、查线带来方便，但对线路走向表示得不直观，给敷设导线带来不便。

三种表示法各有特点：

单元接线图的连续线表示法即简图上每个项目的相对位置与实际位置大体一致，相关工作人员识图方便。但连接线较多，使图形看起来复杂。而单线表示法就显得简洁清楚，识图便捷。为了方便识图，有时一个完整的系统接线图，将两种方法结合起来绘制。中断线表示法虽去掉了连接线，使用文字标注，但读图时不如前两种方法直观。

2.单元接线图读图时的技巧

尽管单元接线图有三种表示方法，但在识图时应注意它们的共同特点，分析接线图中标注的项目代号、端子代号、导线标记与电路图上的对应关系。

接线图中各个项目采用简化外型表示，如图5-29所示其中一个接触器和热继电器的端子分布标注得详细，其他的接触器和继电器只绘制其对应端子，项目细节予以忽略，这样使接线图简化，读图时应注意。所以，一般单元接线图中各电器多采用简化外型，外型图所采用的线条一定是实线。

某些电路图主电路采用单线表示法绘制，辅助电路采用连接线绘制，这样既可以将主电路与辅助电路区分，又可以防止接线图接线过多。

在文字标注时，各电器的项目代号可以有两个，如图5-31中项目代号既是KM1又是4，那么它的第3个端子既可写成KM1∶3又可写成3∶4，图5-31是按后者标注的。

单元接线图的连接线只能用粗实线和细实线。

互连接线图

前面已提到各电气单元之间的联系用互连接线图，所以读完各个电气单元接线图后，要读互连接线图。互连接线图是表示多个电气设备和电气控制箱之间的连接关系，在互连接线图中为了区分电气单元接线图用点划线框架表示设备装置，不用实框线。框架内表示的是各单元的外接端子，并提供端子上所连接导线的去向，根据需要图中有时会给出相关电气单元接线图的图号。互连接线图只表示各单元外部之间的联系，而各电气单元内部导线连接关系不包括在内，由单元接线图表示。

互连接线图中连接线可用连续线表示法，也可用单线表示法。

互连接线图不只是给通过连接导线提供单元之间的连接信息，还提供各电气单元的项目代号，电缆和线号等内容。
